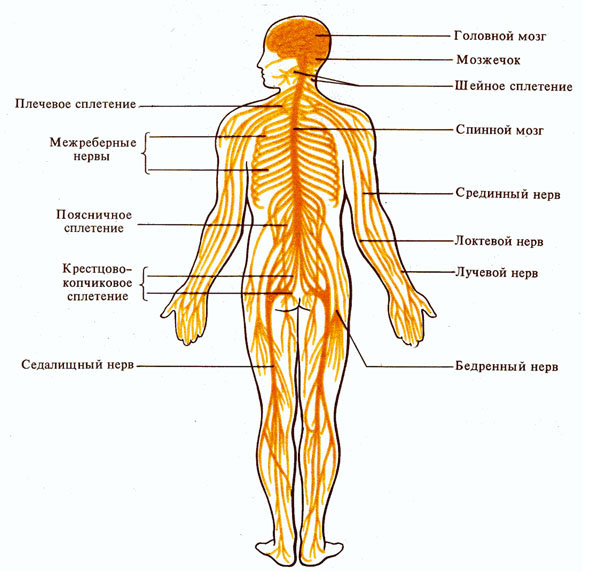

Рис. 264. Центральная и периферическая нервная система.

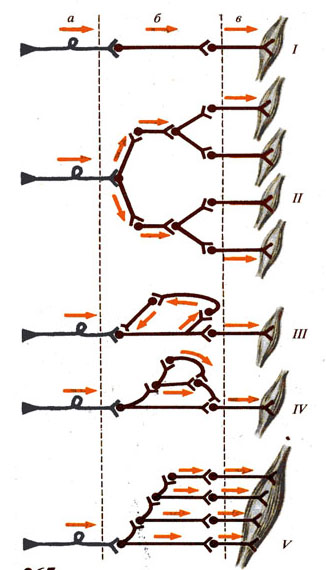

Рис. 265. Типы нейронных связей в ЦНС (спинальные рефлекторные дуги):

I - линейная схема рефлекторной дуги, II - мультипликация нейронов, III - нейронная ловушка (субстрат памяти), IV - соотношение вставочных нейронов, обусловливающее трансформацию импульсов, V - вовлечение вышележащих нейронов и сегментов спинного мозга в распространение импульсов (иррадиация);

а - чувствительные нейроны, б - вставочные нейроны, в – мотонейроны.

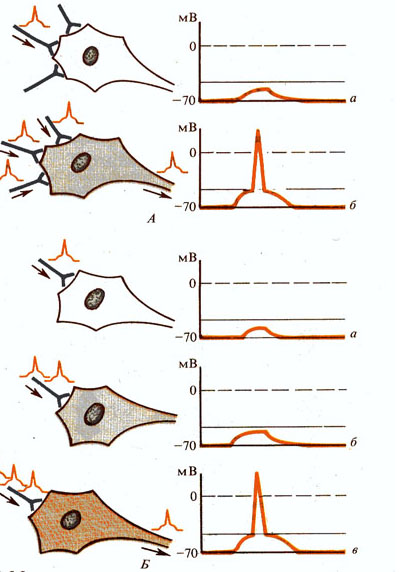

Рис. 266. Явление суммации:

А — пространственная суммация в результате одновременно наносимых раздражении: а — передача возбуждения с одного аксона (уменьшение мембранного потенциала), б — передача возбуждения с трех аксонов и генерация потенциала действия;

Б — временная суммация в результате последовательно наносимых раздражении: а - одно раздражение, б - два раздражения, в - три раздражения и генерация потенциала действия.

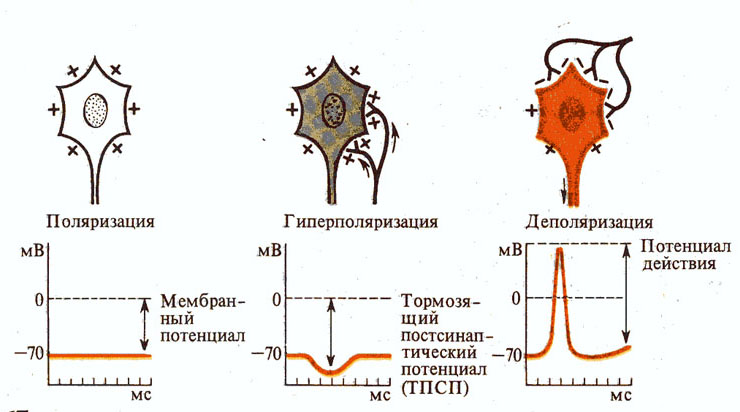

Рис. 267. Возможные состояния нейрона.

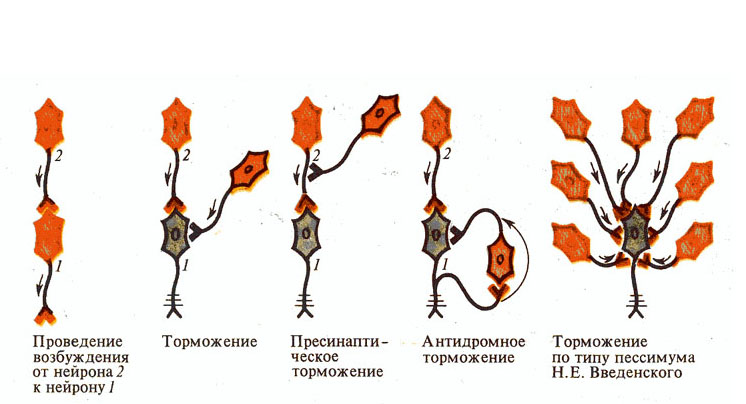

Рис. 268. Предполагаемые виды торможения в ЦНС.

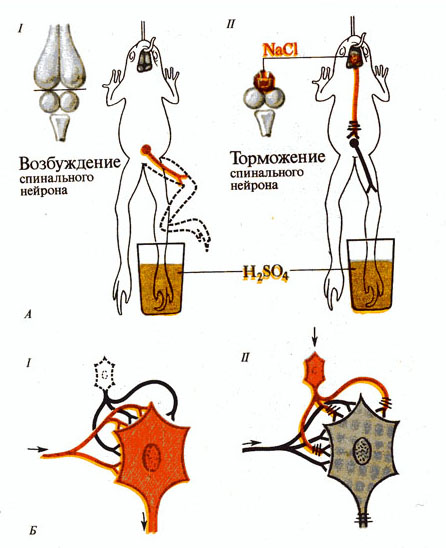

Рис. 269. «Сеченовское торможение»:

А - схема опыта: I - определение времени рефлекса у бесполушарной лягушки, II - увеличение времени рефлекса у той же лягушки после наложения кристаллика NaCI на область зрительных долей;

Б - предполагаемый механизм торможения: I - проведение возбуждения но мотонейрону, II - нисходящее тормозное влияние на мотонейрон (возбуждающие синапсы обозначены красным, тормозящие — черным).

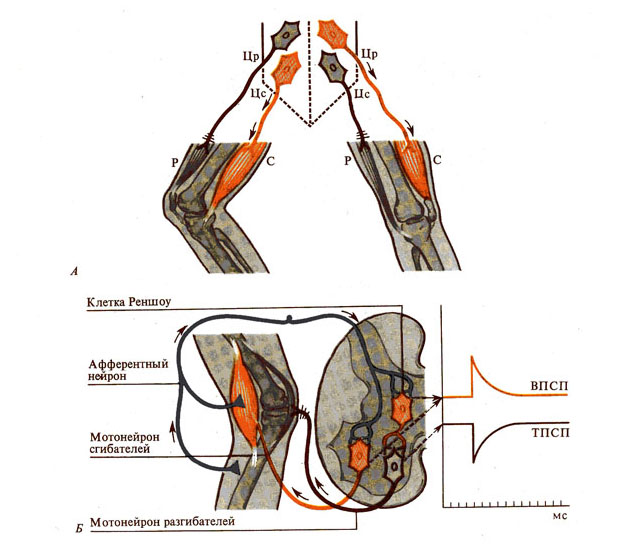

Рис. 270. Реципрокное торможение (по Шеррингтону, 1897). А - состояние нижних конечностей (сгибание правой, разгибание левой); Б - предполагаемый механизм торможения (передача возбуждения на мотонейрон сгибателей и одновременное торможение мотонейpoнa разгибателей через клетки Реншоу):

Цр — центры разгибания в спинном мозге, Цс — центры сгибания, Р — мышцы-разгибатели, С — мышцы-сгибатели;

воэбужденные нейроны обозначены красным, тормозящие—серым.

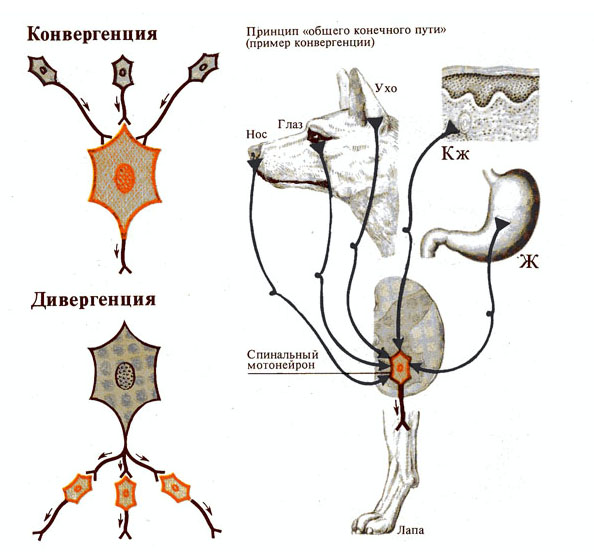

Рис. 271. Типы распространения возбуждения в спинном мозге.

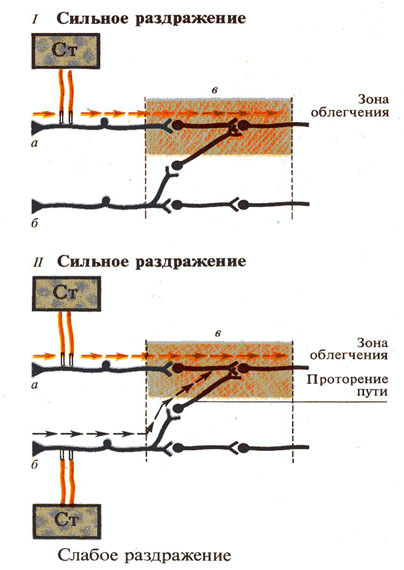

Рис. 272. Схема «проторения пути»: I - раздражение и возбуждение рефлекторной дуги (а); б — невоэбужденная рефлекторная дуга; в — формирование зоны облегчения; II - присоединение раздражения рефлекторной дуги (б) и «проторение пути» в зону облегчения.

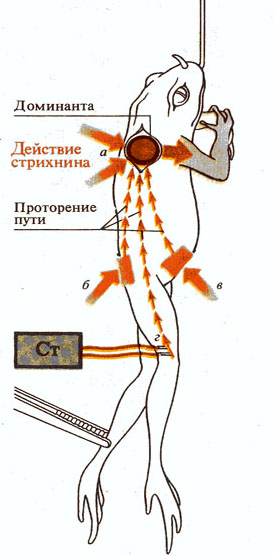

Рис. 273. Принцип доминанты (по А. Ухтомскому 1923):

А - доминанта центров-сгибателей передних конечностей (при аппликации стрихнина), б, в, г - рецептивные поля, раздражение которых усиливает доминанту.

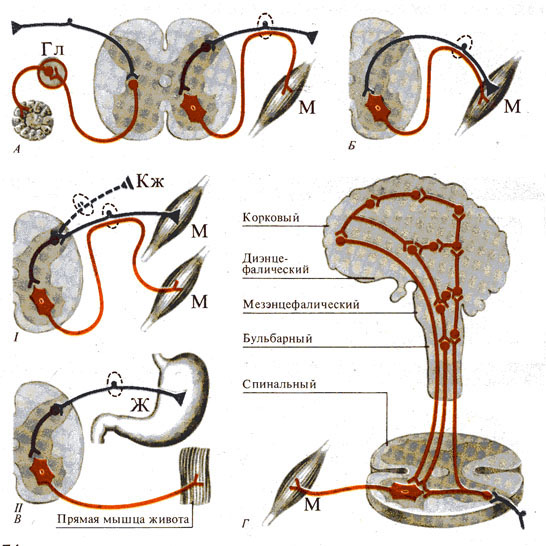

Рис. 274. Рефлекторная дуга. А - дуга вегетативного (слева) и соматического (справа) рефлексов;

Б - гомонимная дуга; В - гетеронимная дуга с рецепторами, заложенными в коже и мышцах ( I ) и внутренних органах ( II ); Г- уровни «многоэтажной» рефлекторной дуги (по Э. Асратяну, 1956)

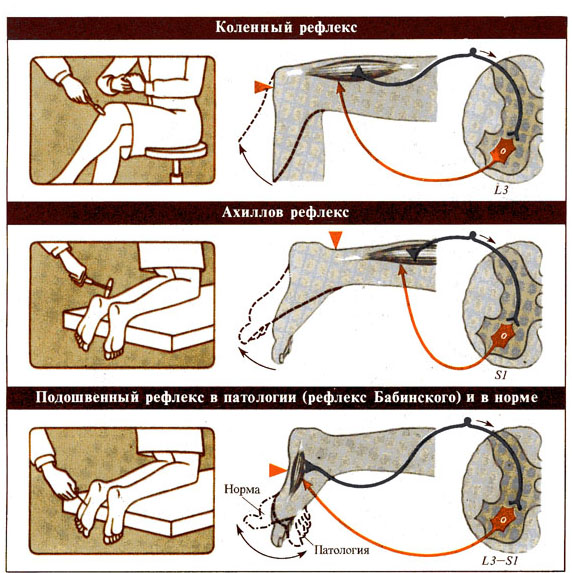

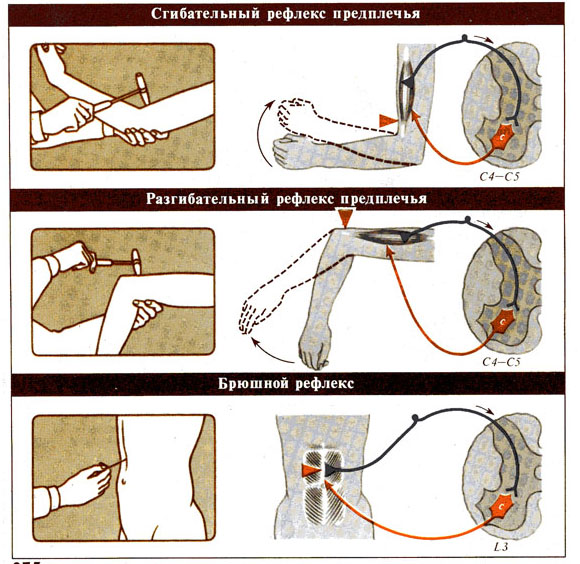

Рис. 275 А / 275 Б. Клинически важные рефлексы человека и локализация их центров в спинном мозге.

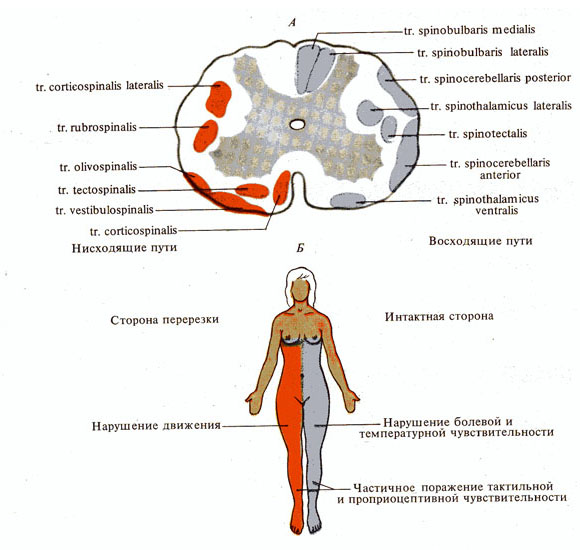

Рис. 276. Проводящие пути спинного мозга. А - поперечный разрез спинного мозга; Б - зоны поражения у человека при одностороннем повреждении спинного мозга на уровне грудных сегментов (паралич Броун-Секара)

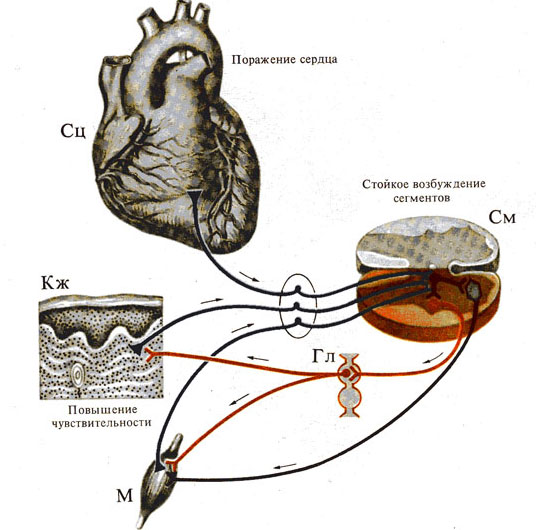

Рис. 277. Интероцептивные висцеро - кутанный и висцеро - мускулярный рефлексы (отраженные боли в коже и мышцах при патологии сердца)

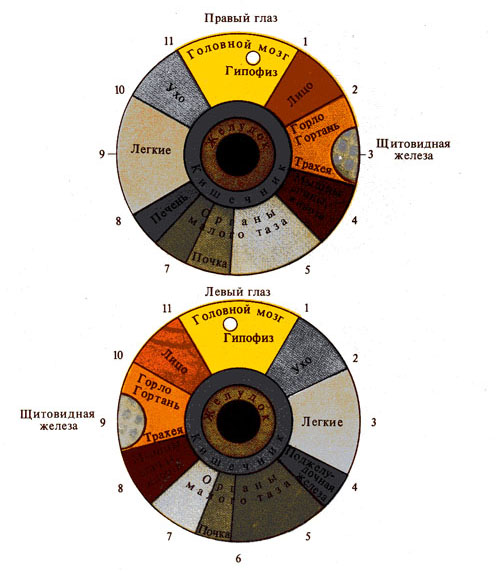

Рис. 278. Гипотетические проекционные зоны тела человека на радужной оболочке глаза

(по Е. Вельховеру и др., 1981)

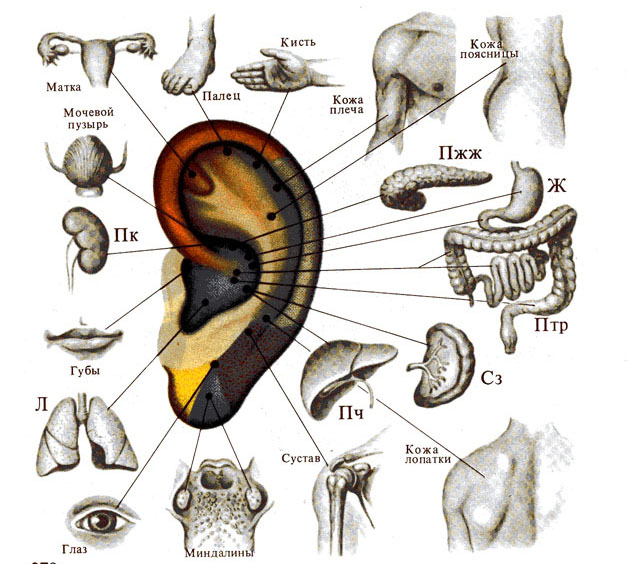

Рис. 279. Гипотетические проекции некоторых внутренних органов и частей тела на ушную раковину (по В. Карягину, 1981).

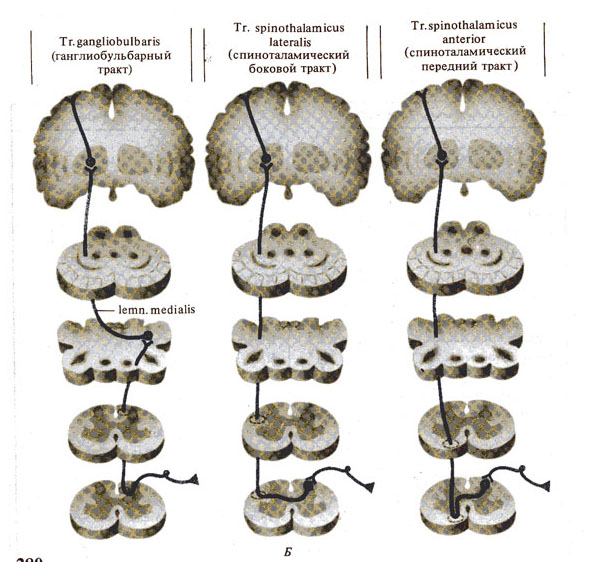

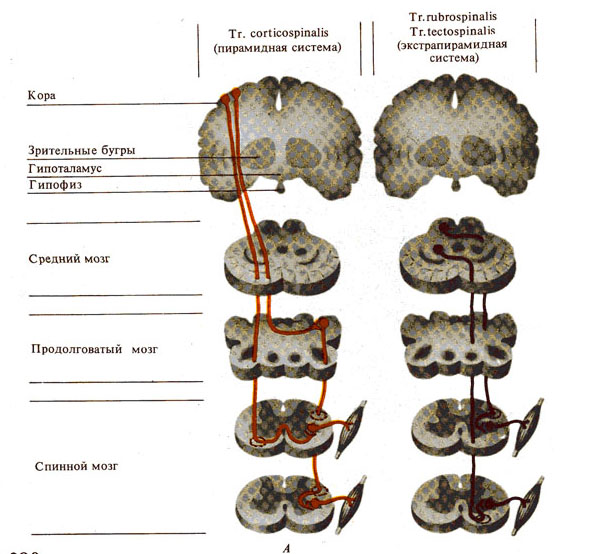

Рис. 280. Важнейшие проводящие пути спинного мозга. А - нисходящие, Б - восходящие.

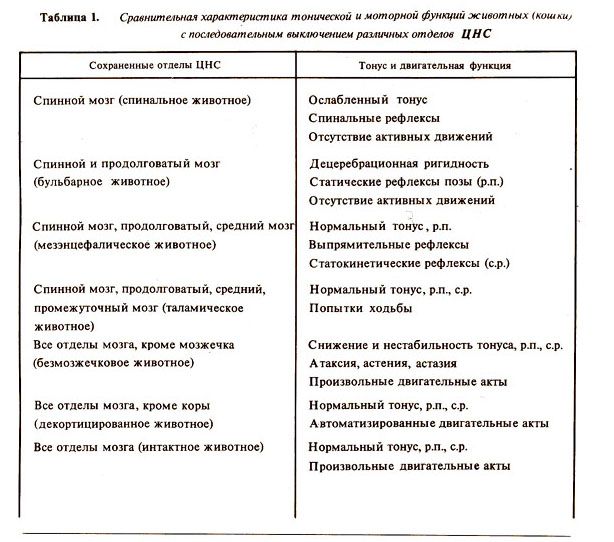

Таблица 1. Сравнительная характеристика тонической и моторной функций животных (кошки) с последовательным выключением различных отделов ЦНС.

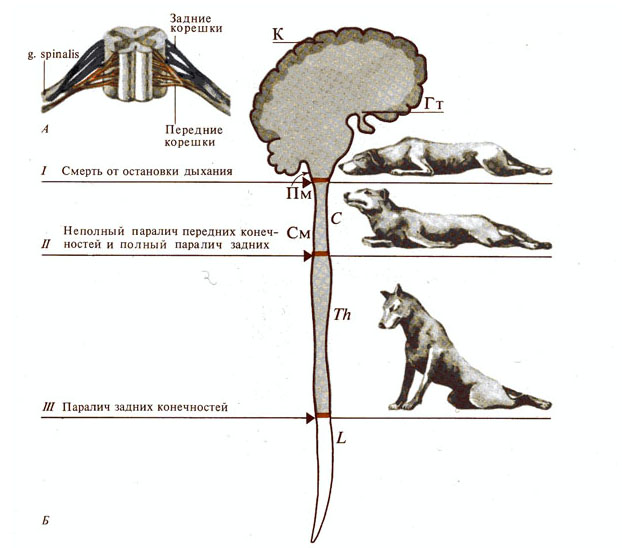

Рис. 281. Роль спинного мозга в двигательных функциях. А - спинной мозг; Б - двигательные функции спинального животного: I, II, III - уровни перерезок.

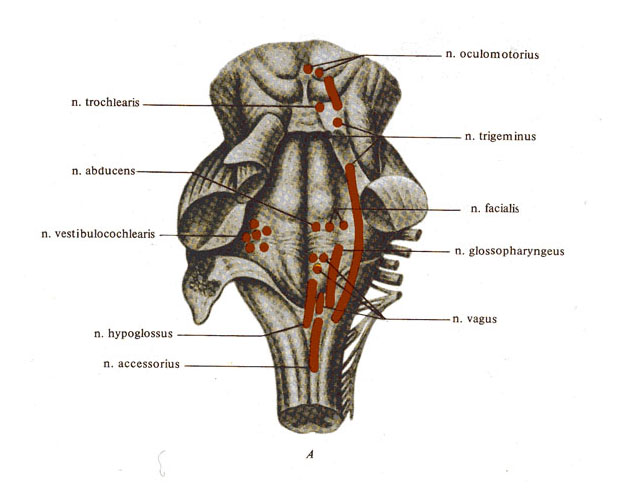

Рис. 282. Роль продолговатого мозга в двигательных функциях. А - продолговатый мозг (разрез на уровне четверохолмия); Б—двигательные функции бульбарного животного: I - поза животного после перерезки ствола мозга ниже уровня красных ядер, II - пассивные статические рефлексы (зависимость тонуса сгибателей и разгибателей конечностей от положения головы).

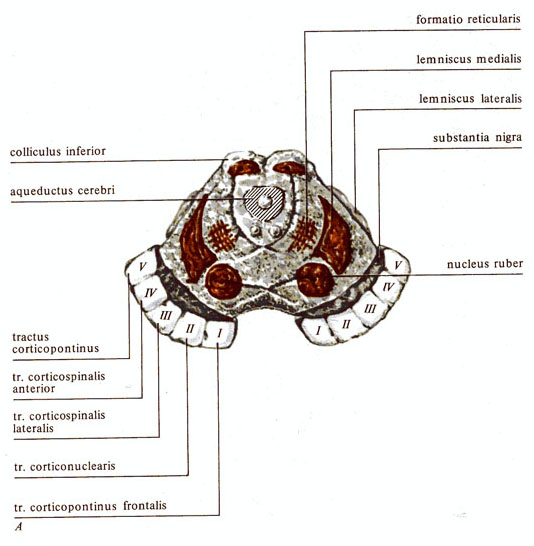

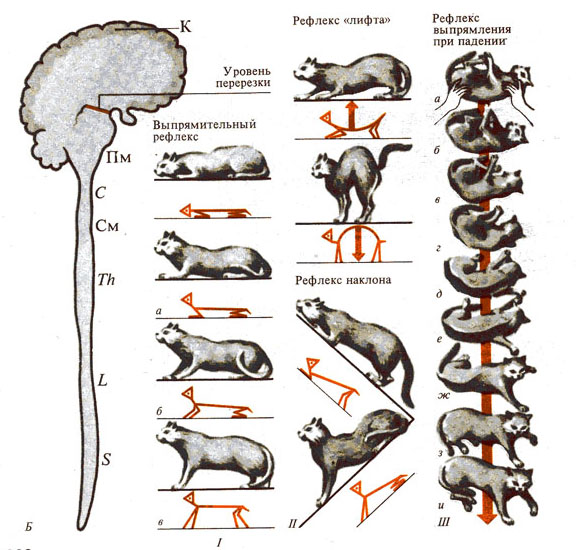

Рис. 283. Роль среднего мозга в двигательных функциях. А - средний мозг (разрез на уровне четверохолмия); Б - двигательные функции мезенцефалического животного: I - переход в стоячее положение, II и IIIстатокинетические рефлексы; а - и - этапы рефлекса.

Рис. 284. Роль мозжечка в двигательных функциях.

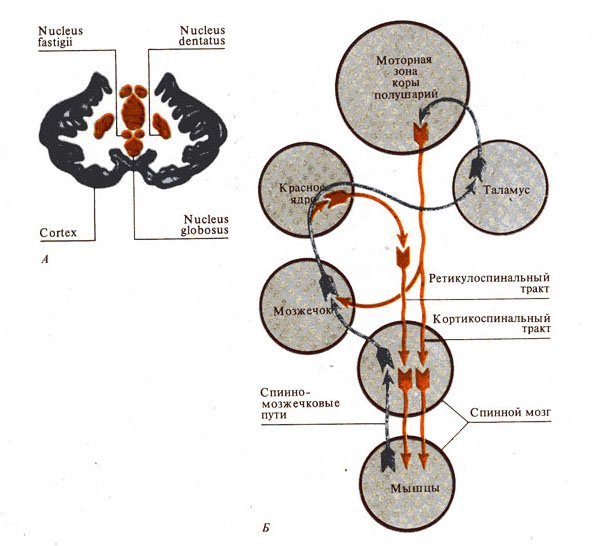

А - основные структуры мозжечка (разрез);

Б - схема связей мозжечка с другими структурами мозга, обеспечивающими двигательные функции;

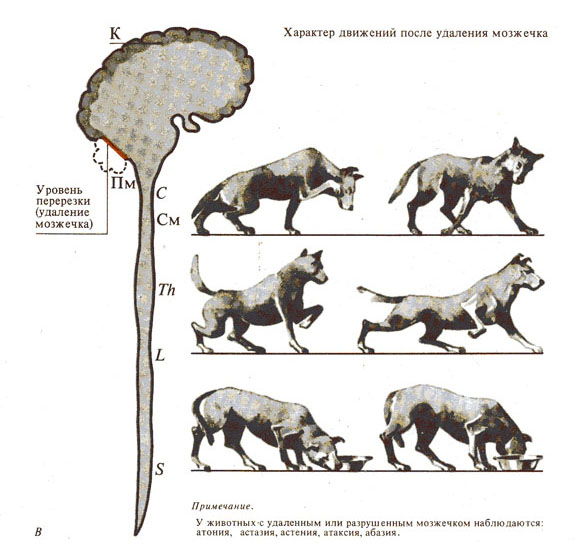

В - двигательные функции безмозжечкового животного;

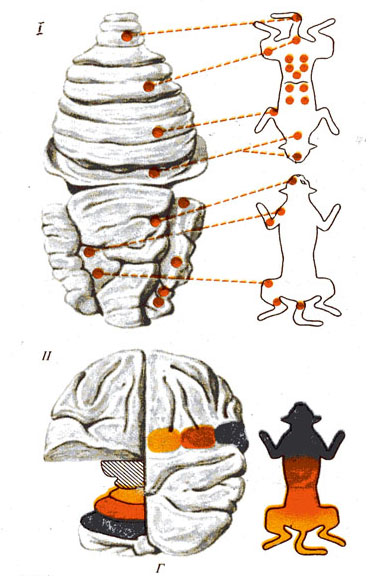

Г - локализация функций в мозжечке (по А. Эдриану, 1943):

I – представительство различных рецепторных систем в мозжечке кошки; II - представительство функций в коре мозжечка: справа — области раздражения коры больших полушарий, слева - их проекции в мозжечке.

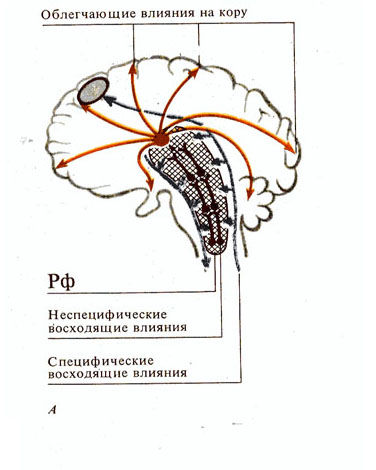

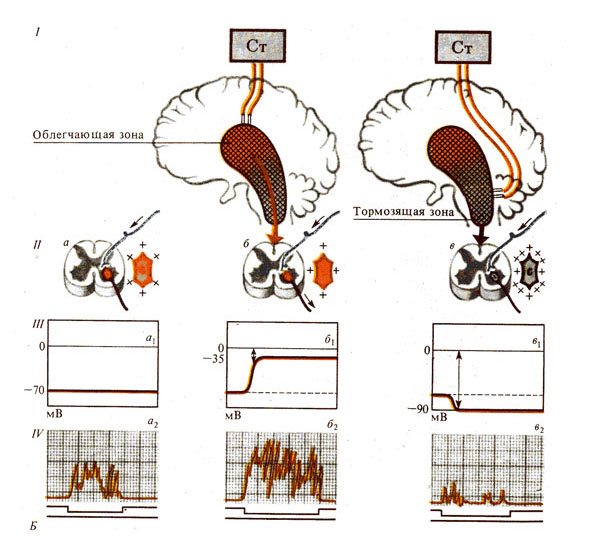

Рис. 285. Роль ретикулярной формации (Рф). А - восходящие влияния Рф; Б - нисходящие влияния Рф и механизмы их реализации:

I - схема опыта раздражения облегчающей и тормозящей зон Рф; II - состояние мотонейронов спинного мозга: а - без раздражения Рф, б - при раздражении облегчающей зоны, в - при раздражении тормозящей зоны; III - состояние мембранного потенциала соответственно ( а₁ – в₁ ); IV - уровни ответной рефлекторной реакции, зависящей от состояния мотонейронов ( а₂ – в₂ )

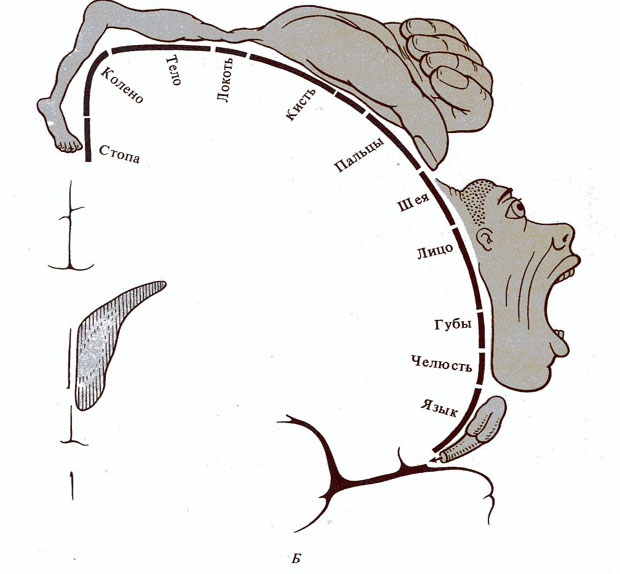

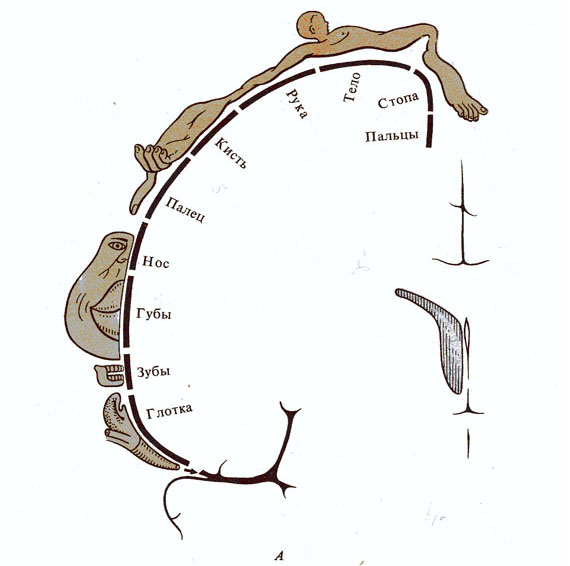

Рис. 286. Представительство чувствительных функций в задней центральной извилине (А) и двигательных функций в передней центральной извилине (Б). Части тела гомункулюса соответствуют локализации данных функций в коре (по У. Пенфилду, 1956)

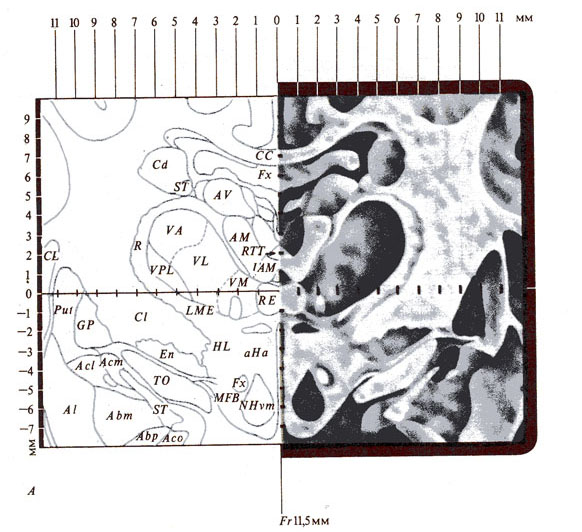

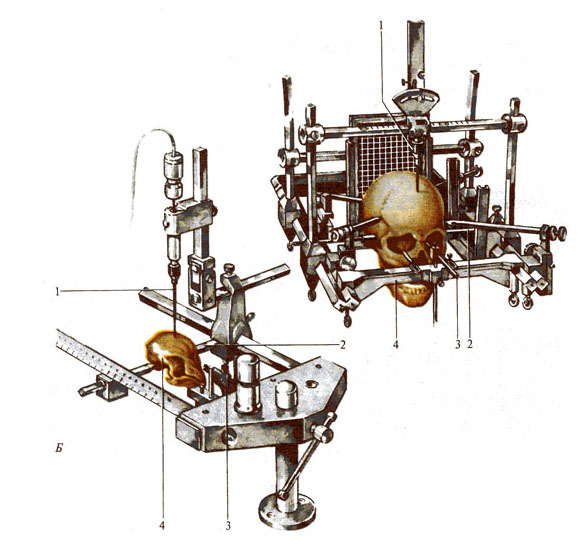

Рис. 287. Стереотаксическая техника как метод исследования функций ЦНС. А - фронтальный срез мозга кошки с осями координат и буквенными обозначениями подкорковых структур мозга (из атласа Джаспера и Аймон-Марсана); Б - стереотаксические установки для проведения опытов на животных и нейрохирургических операций на мозге человека: 1 - электрод, 2 - ушные держатели, 3 - фиксаторы верхней челюсти

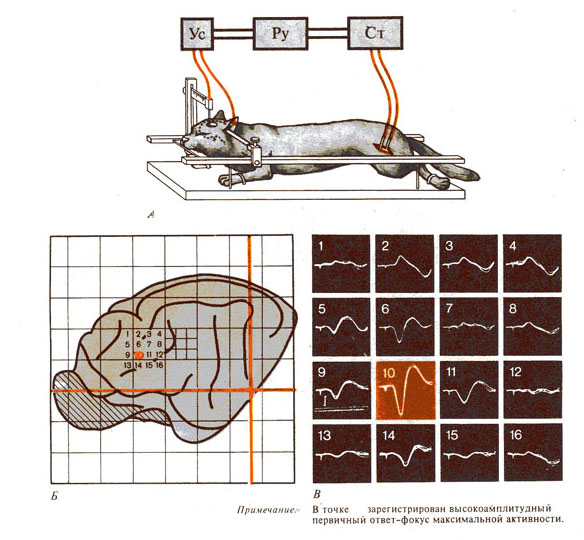

Рис. 288. Вызванные потенциалы (ВП) в коре больших полушарий (по А. Башкирову, 1968). А - схема опыта; Б - карта коры головного мозга кошки с точками регистрации ВП; В - ВП в точках регистрации.

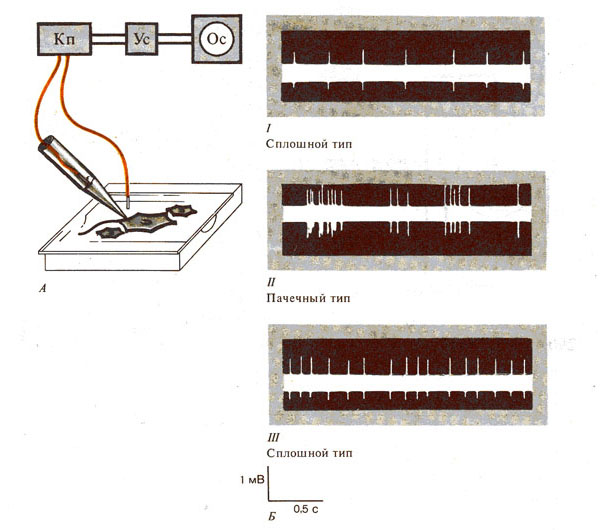

Рис. 289. Электрическая активность отдельных нейронов и ее регистрация (внеклеточное отведение) (по И. Власовой, 1982). А — схема опыта; Б — типы спайковой активности нейронов различных отделов мозга: I - активность нейронов зрительной коры, II - активность нейронов гиппокампа, III - клеток Пуркине, Кп - катодный повторитель.

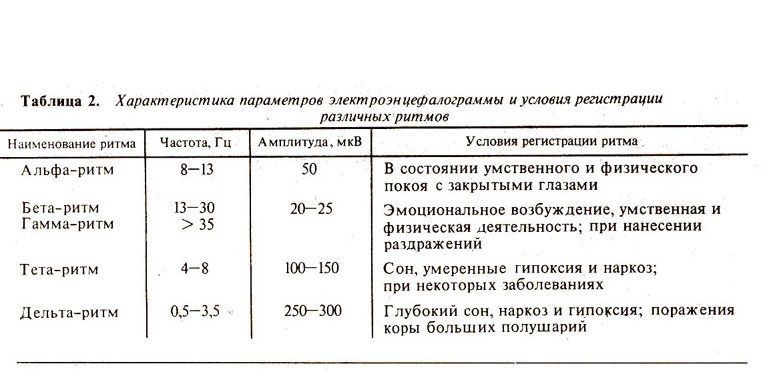

Таблица 2. Характеристика параметров электроэнцефалограммы и условия регистрации различных ритмов.

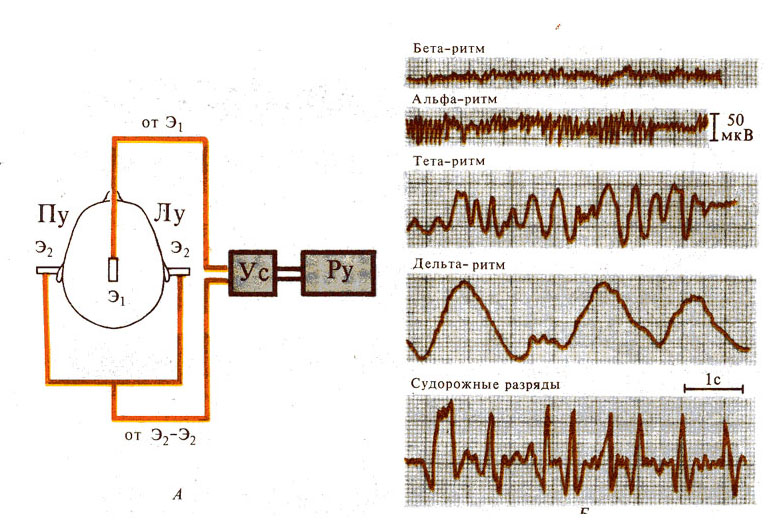

Рис. 290. Электроэнцефалография. А — схема регистрации ЭЭГ; Б — основные ритмы ЭЭГ: Э₁ - активный электрод, Э₂ - индифферентные электроды, ПУ и ЛУ — правое и левое ухо
