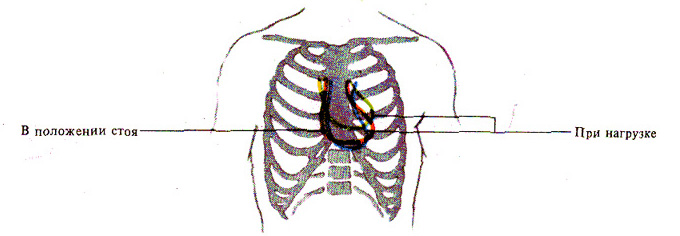

Рис. 37. Проекция сердца на переднюю поверхность тела при положении стоя и физической нагрузке.

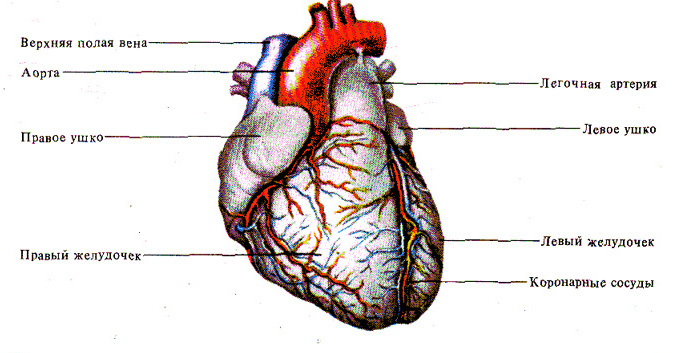

Рис. 38. Сердце (вид спереди)

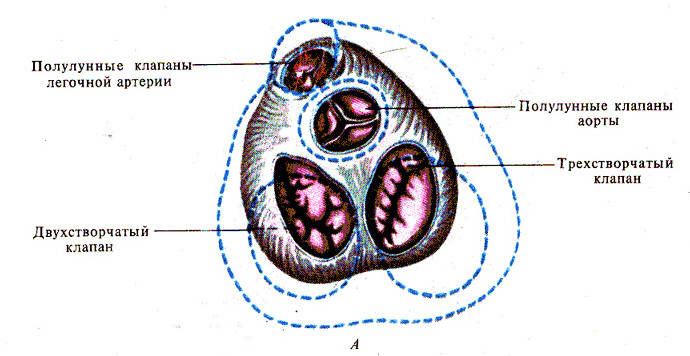

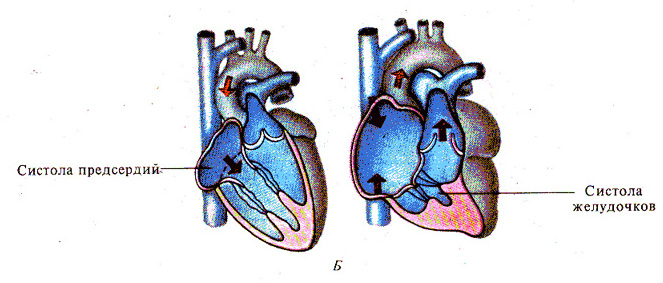

Рис. 39. Изменение формы сердца при сокращении его отделов (пунктиром показаны контуры желудочков и отдельных отверстий при диастоле, предсердия удалены). А — вид сверху; Б — изменения объема сердца в равные фазы его деятельности.

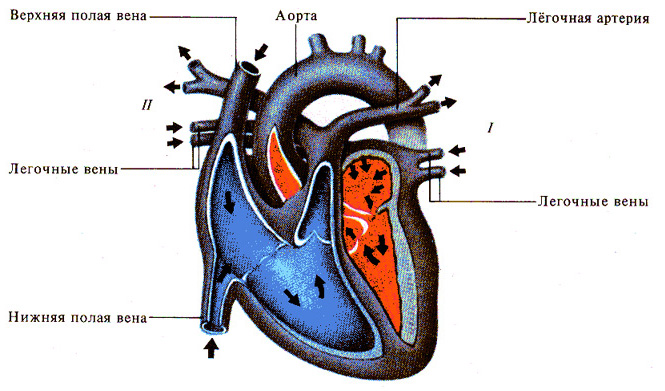

Рис. 40. Ток крови через сердце:

I — к левому легкому, II — к правому легкому (стрелками показано направление кровотока).

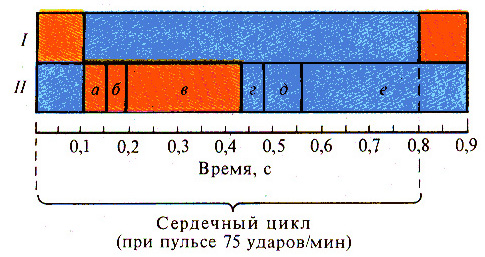

Рис. 41. Фазы сердечного цикла: I - предсердия, II - желудочки; красным цветом показана систола,

голубым —диастола; а — асинхронное сокращение, б — изометрическое сокращение (а + б — фаза напряжения), в — фаза изгнания, г — протодиастолический период, д — изометрическое расслабление, е — фаза наполнения желудочков.

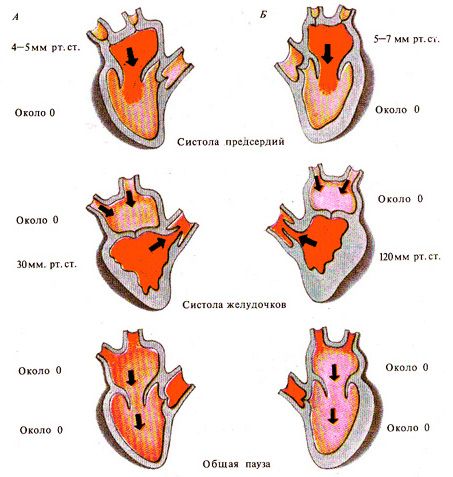

Рис. 42. Давление в полостях сердца в разные фазы сердечного цикла. А — правая половина сердца: Б—левая половина (верхние цифры—давление в предсердиях, нижние— в желудочках).

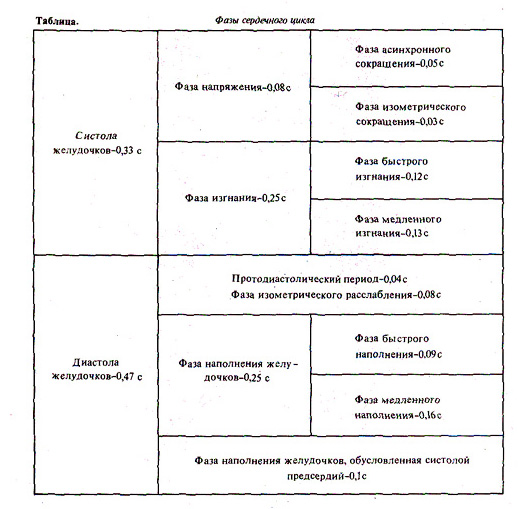

Таблица. Фазы сердечного цикла.

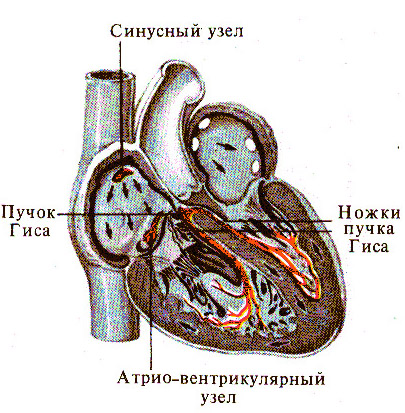

Рис. 43. Проводящая система сердца (стрелками показано направление распространения возбуждения).

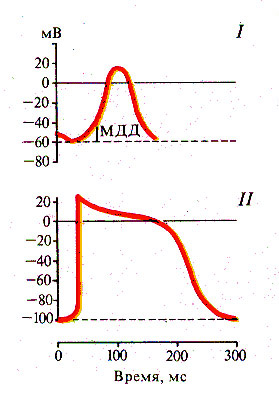

Рис. 44. Потенциалы действия (ПД) различных отделов проводящей системы: I — ПД синусного узла, II — ПД миокарда желудочков, МДД — медленная диастолическая деполяризация.

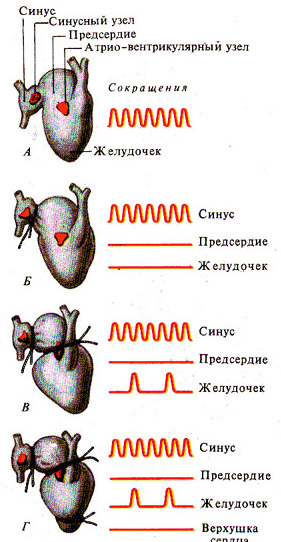

Рис.45. Выявление степени автоматии различных отделов сердца (по Станниусу). А— отделы сердца лягушки; Б — наложение I лигатуры: В — наложение II лигатуры; Г — наложение III лигатуры.

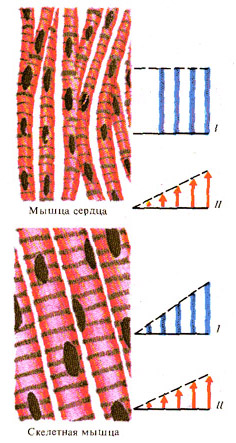

Рис. 46. Сократительные свойства сердечной (закон «все или ничего») и скелетной (градуальность) мышц: I — амплитуда сокращений, II — сила раздражения.

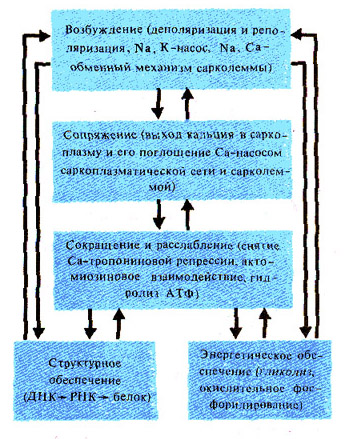

Рис. 47. Основные внутриклеточные процессы и их взаимосвязь в мышечной клетке сердца (по ф. Меерсону, 1982).

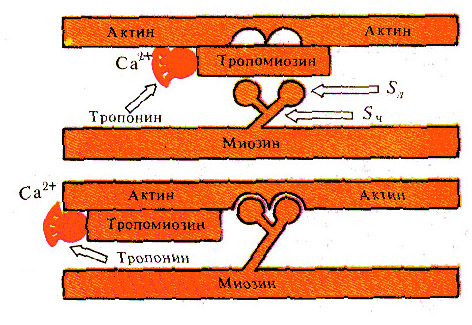

Рис. 48. Роль и взаимодействие сократительных белков в миокарде (по Ф.Меерсону, 1982).

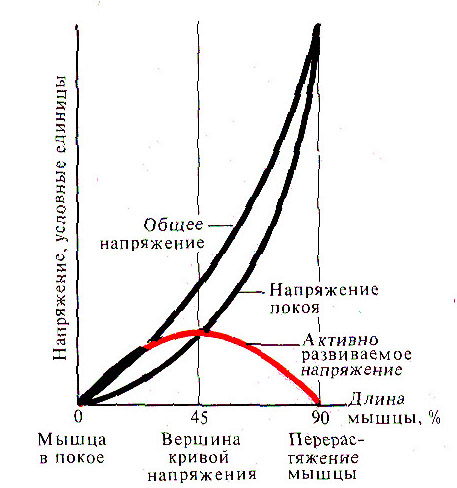

Рис. 49. Соотношение растяжения и сокращения сердечной мышцы (закон Старлинга).

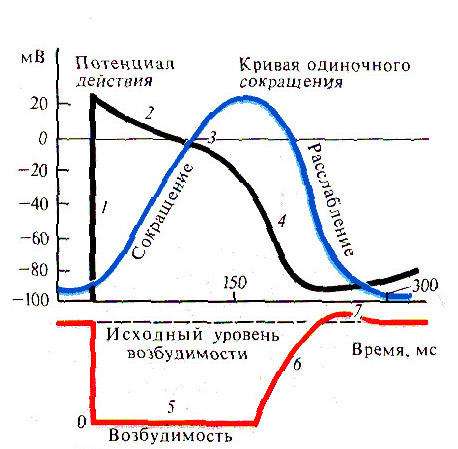

Рис. 50. Сопоставление свойств миокарда желудочка: 1 — фаза деполяризации, 2 — фаза начальной быстрой реполяризации,

3 — фаза медленной реполяризации (фаза плато), 4 — фаза конечной быстрой реполяризации, 5 — абсолютная рефракторная фаза, 6 — относительная рефрактерная фаза, 7 — фаза супернормальной возбудимости.

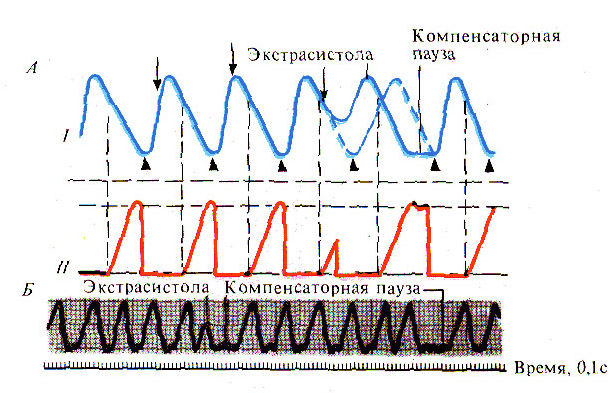

Рис. 51. Экстрасистола: А — схематическое изображение: I — сокращение, II — возбудимость (стрелками показаны раздражения, наносимые в разные фазы сердечного цикла, треугольниками—импульсы, исходящие из синусного узла), Б - кривая сокращений.

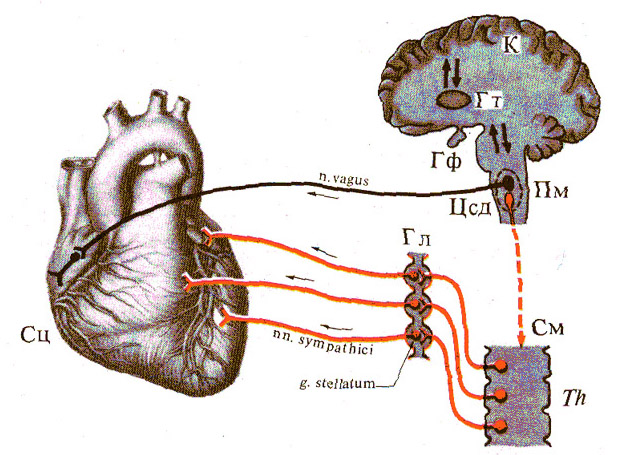

Рис. 52. Симпатическая и парасимпатическая иннервация сердца.

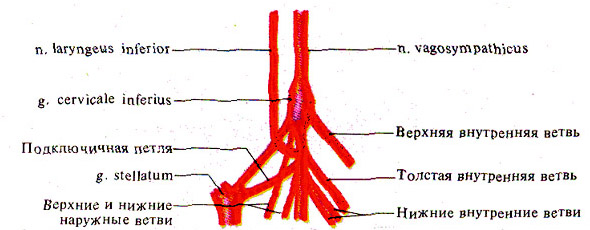

Рис. 53. Усиливающий нерв сердца, открытый И. П. Павловым.

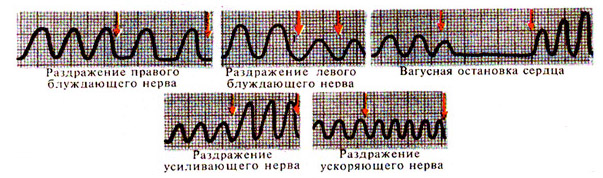

Рис. 54. Характер влияний эфферентных нервов на деятельность сердца (стрелками показаны начало и конец раздражения).

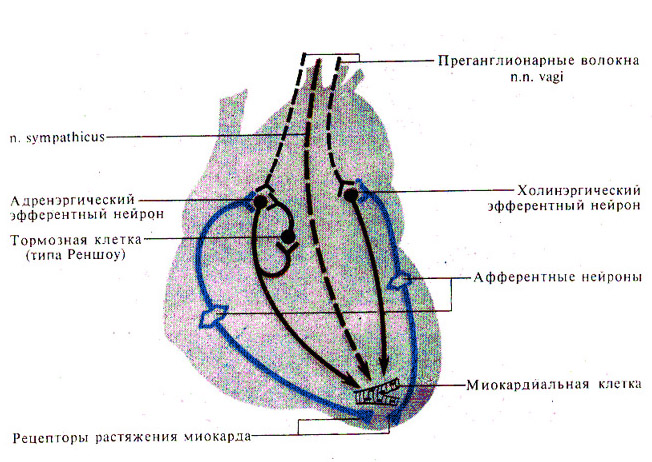

Рис. 55. Структура внутрисердечной нервной системы (по Г. Косицкому, 1980)

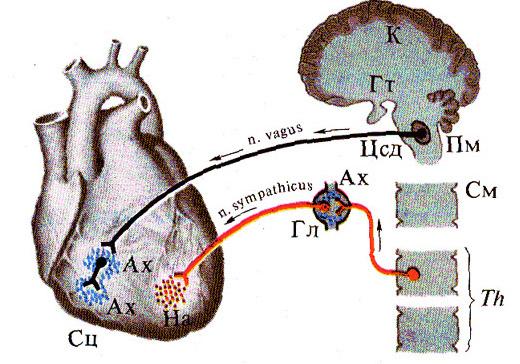

Рис. 56. Нервно-гуморальная регуляция сердца (медиаторы).

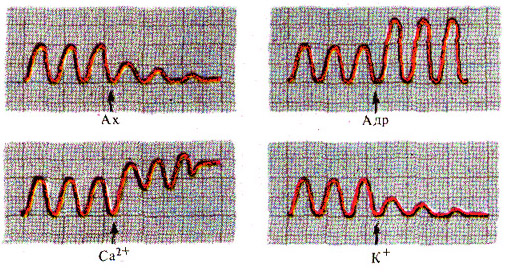

Рис. 57. Характер влияния избытка некоторых гуморальных факторов на деятельность сердца (стрелками показано начало раздражения).

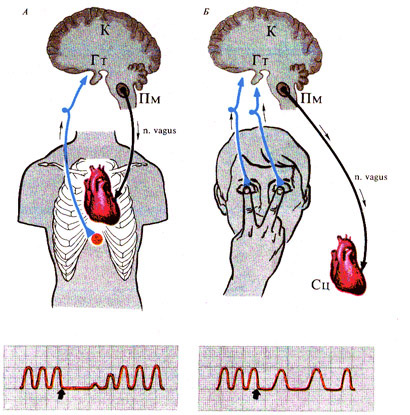

Рис. 58. Рефлексы с интерорецепторов на сердце (вагальные) и их графическое

отражение: А — рефлекс Гольца (раздражение — удар в эпигастральную область, реакция — рефлекторная остановка сердца). Б—рефлекс Данини-Ашнера (раздражение—давление на глазные яблоки, реакция—рефлекторное замедление сердечных сокращений)

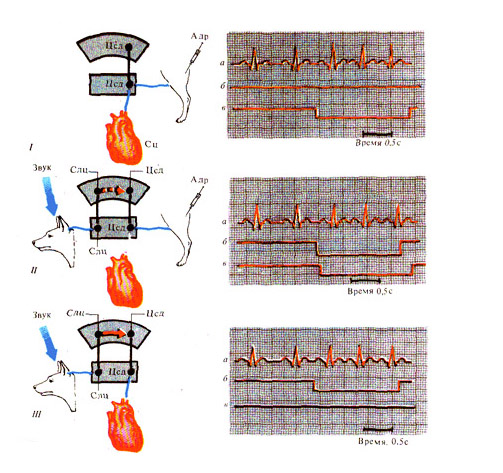

Рис. 59. Условный рефлекс на деятельность сердца: условный раздражитель – звук, безусловный – введение адреналина,

реакция – учащение сердечных сокращений (регистрация электрокардиограммы ); I – безусловно-рефлекторное учащение сокращений сердца, II – выработка условного рефлекса, III - условный рефлекс выработан ( учащение сердечных сокращений на звук ); а – электрокардиограмма, б – условный раздражитель, в – безусловный раздражитель.

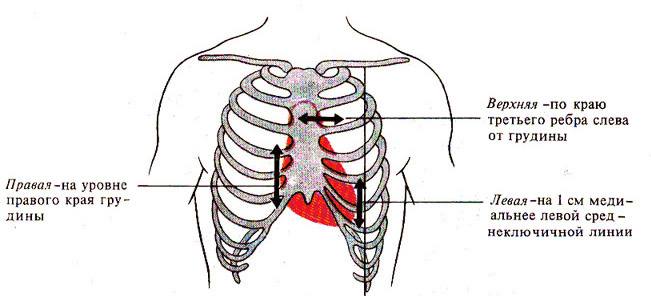

Рис. 60. Границы сердца.

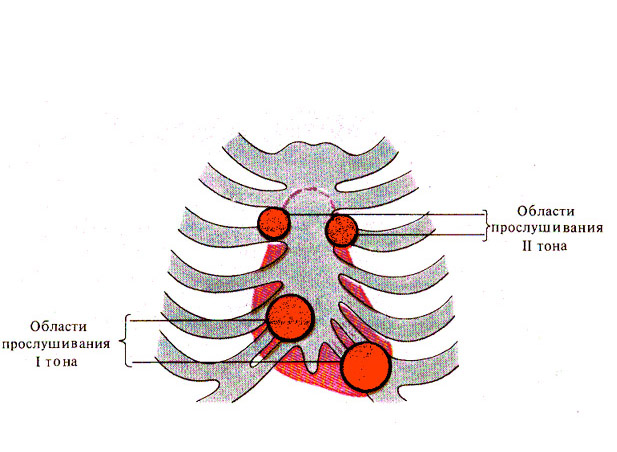

Рис. 61. Проекция точек прослушивания тонов сердца.

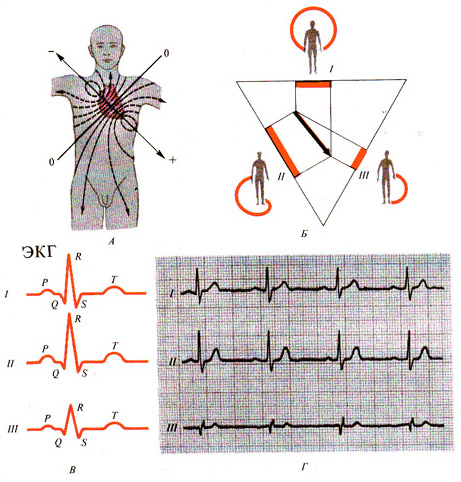

Рис. 62. Электрокардиография (классические биполярные отведения). А - распространение по телу силовых линий биотоков сердца; Б - схема, поясняющая различную амплитуду зубца R ЭКГ (треугольник Эйнтховена) в трех стандартных отведениях (I, II, III):

В — изменение ЭКГ в зависимости от расположения оси сердца: Г — кривая ЭКГ.

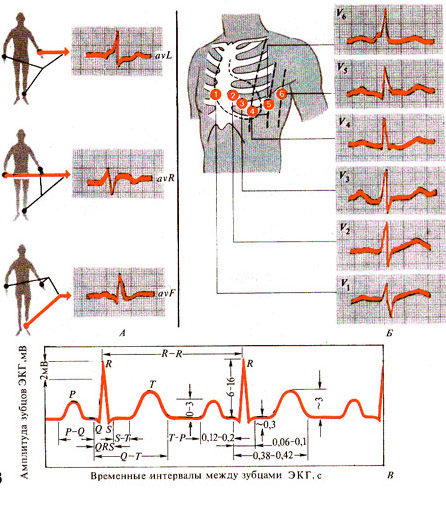

Рис. 63. Электрокардиография (униполярные отведения). А—отведения от конечностей; Б — грудные отведения; В — ЭКГ (схема).

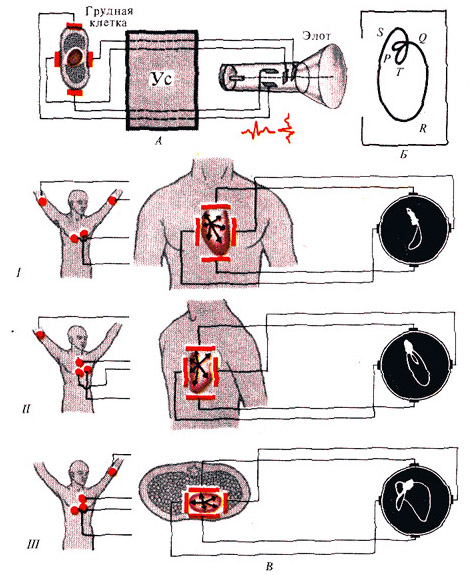

Рис.64. Векторкардиоскопия. А—блок-схема отведении векторкардиограммы (ВКГ); Б — ВКГ (схема); В — отведение биотоков при регистрации ВКГ: I - фронтальное, II - сагиттальное, III - горизонтальное; Элот - электронно- лучевая осциллографическая трубка.

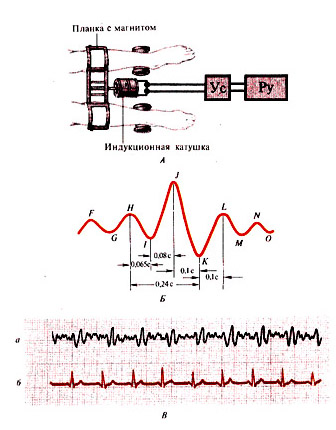

Рис.65. Баллистокардиография (БКГ). А — схема регистрации; Б — БКГ (схема): В — одновременная регистрация БКГ (а) и ЭКГ (б).

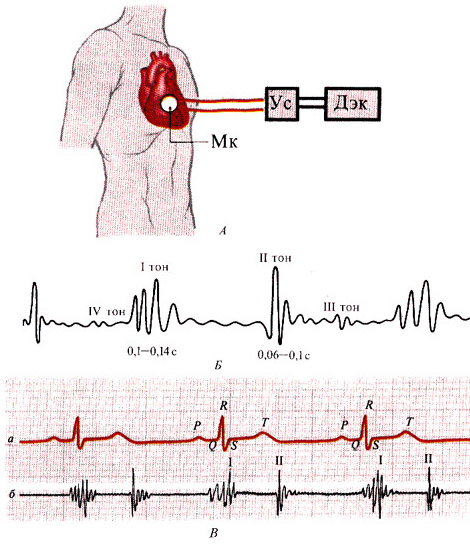

Рис.66. Фонокардиография (ФКГ). А — блок-схема отведения ФКГ; Б — ФКГ(схема); В — одновременная регистрация ЭКГ (а) и ФКГ (б): Мк - микрофон, Дэк - двухканальный электрокардиограф.

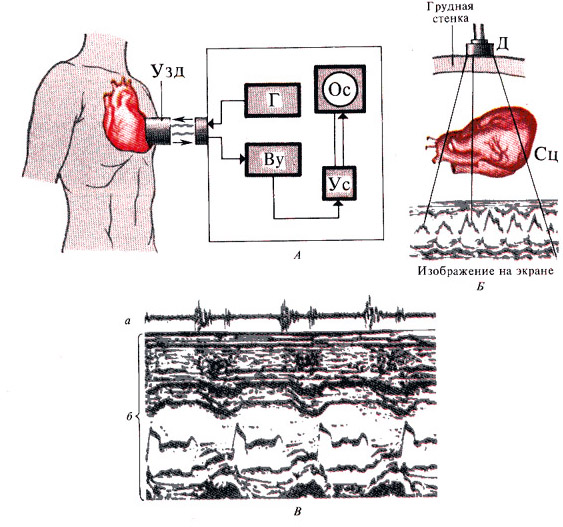

Рис.67. Эхокардиография (по Мухарлямову и Беленкову. 1981). А — блок-схема установки для регистрации эхокардиограммы;

Б — эхокардиограмма (схема); В — одновременная регистрация ФКГ (а) и эхокардиограммы (б); Ву - воспринимающее устройство, Г - генератор, Д - датчик, Узд – ультразвуковой датчик.

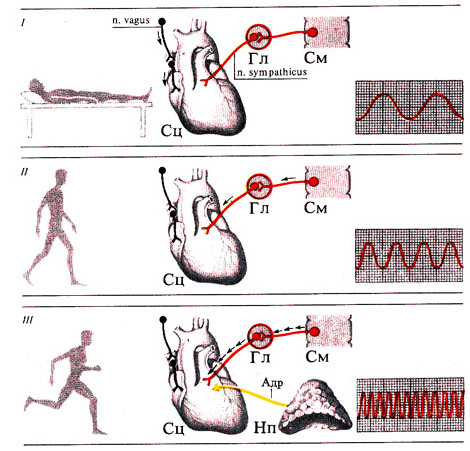

Рис. 68. Активность человека и его сердце: I — состояние покоя (доминирование тонуса n. vagus), II — ходьба (устранение тонуса n. vagus и доминирование тонуса n. sympaticus), III — бег (дополнительное выделение адреналина).
